[硬體設備] 紙卷放置與更換

iCHEF 支援的出單機為熱感印字頭,因此紙卷上需有熱感塗料才能正常印出單據,紙卷的尺寸與放置的方式因出單機型號不同,放置的方式也有所差異。

紙卷放置與更換

mC-Print3

紙卷用畢燈號

當出單機燈號為「紅燈閃爍」時,代表出單機紙卷已經用畢,更換紙卷時無需將出單機關機。

適用紙卷規格

  • 紙卷寬度:58 mm / 80 mm
  • 紙卷直徑:80 mm
  • 紙卷長度:68 M
  • 紙卷厚度:0.073 mm ± 0.005 mm
  • 紙芯直徑:20.4 mm

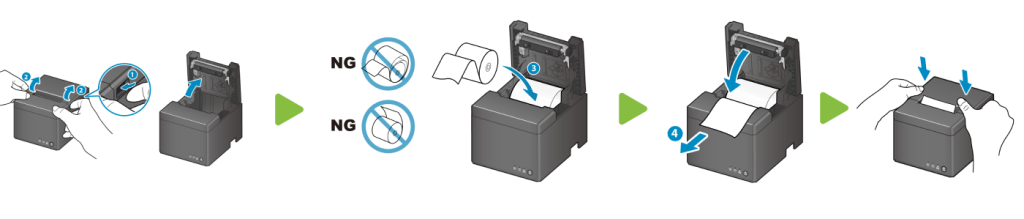

紙卷放置

  1. 請將紙卷蓋子打開
  2. 將紙卷以類似「哨子」的形狀放入紙槽中
  3. 拉取適當的紙卷長度,使紙卷蓋子闔上時,能壓住紙卷

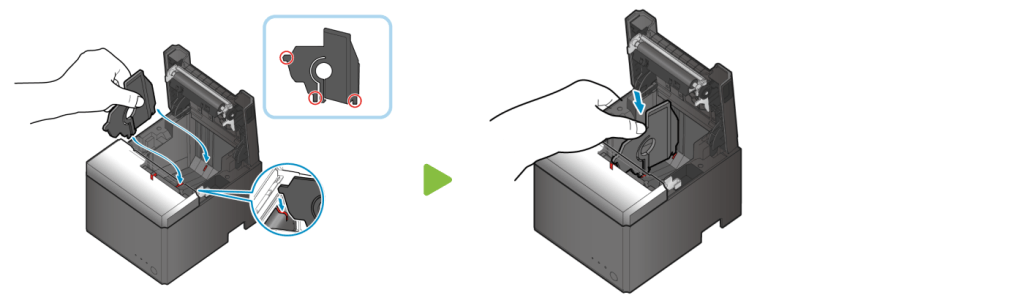

紙卷擋板

出單機支援 58mm 與 80mm 的紙卷寬度,請留意放置紙卷時,紙卷是否會出現明顯的左右移動(此狀況會導致印單時出現偏移情況)若使用 58mm 紙卷寬度時,請在紙槽內安裝紙卷擋板。

  1. 將紙卷擋板以「斜」角度避開銀色軸後,將擋板下方對準 58mm 孔位後將擋板「扶正」
  2. 向前按壓紙卷擋板,聽見卡入的聲響

mPOP

紙卷用畢燈號

當出單機燈號為「藍燈恆亮紅燈快速閃爍」時,代表出單機紙卷已經用畢,更換紙卷時無需將出單機關機。

適用紙卷規格

  • 紙卷寬度:58 mm
  • 紙卷直徑:50 mm
  • 紙卷長度:22 M
  • 紙卷厚度:0.064 mm ± 0.005 mm
  • 紙芯直徑:20.4 mm

紙卷放置

  1. 輕按紙卷抽屜將抽屜拉開後,開啟紙卷上蓋
  2. 將紙卷以類似「哨子」的形狀放入紙槽中
  1. 拉取適當的紙卷長度,使紙卷上蓋闔上時能壓住紙卷

拉取的紙卷不需要自行穿過紙卷抽屜的出紙口,當紙卷上蓋闔上後,若出單機為開機狀態,將自動執行裁切。

  1. 將紙卷抽屜收回

TSP 100/143

紙卷用畢燈號

當出單機燈號為「藍燈恆亮紅單閃爍」時,代表出單機紙卷已經用畢,更換紙卷時無需將出單機關機。

適用紙卷規格

  • 紙卷寬度:58 mm / 80 mm
  • 紙卷直徑:80 mm
  • 紙卷長度:68 M
  • 紙卷厚度:0.073 mm ± 0.005 mm
  • 紙芯直徑:20.4 mm

紙卷放置

  1. 請將紙卷上蓋開啟
  2. 將紙卷以類似「蝸牛」的形狀放入紙槽中
  3. 拉取適當的紙卷長度,使紙卷上蓋闔上時,能壓住紙卷

紙卷擋板

出單機支援 58mm 與 80mm 的紙卷寬度,請留意放置紙卷時,紙卷是否會出現明顯的左右移動(此狀況會導致印單時出現偏移情況)若使用 58mm 紙卷寬度時,請在紙槽內安裝紙卷擋板。

  1. 將紙卷擋板對準 58mm 孔位放置
  2. 向下按壓紙卷擋板,聽見卡入的聲響

TSP 654

紙卷用畢燈號

當出單機燈號為「綠燈恆亮紅單以 1 秒的週期閃爍」時,代表出單機紙卷已經用畢,更換紙卷時無需將出單機關機。

適用紙卷規格

  • 紙卷寬度:58 mm / 80 mm
  • 紙卷直徑:80 mm
  • 紙卷長度:68 M
  • 紙卷厚度:0.073 mm ± 0.005 mm
  • 紙芯直徑:20.4 mm

紙卷放置

  1. 請將紙卷上蓋開啟
  2. 將紙卷以類似「蝸牛」的形狀放入紙槽中
  3. 拉取適當的紙卷長度,使紙卷上蓋闔上時,能壓住紙卷

紙卷擋板

出單機支援 58mm 與 80mm 的紙卷寬度,請留意放置紙卷時,紙卷是否會出現明顯的左右移動(此狀況會導致印單時出現偏移情況)若使用 58mm 紙卷寬度時,請在紙槽內安裝紙卷擋板。

  1. 將紙卷擋板對準 58mm 孔位放置
  2. 向下按壓紙卷擋板,聽見卡入的聲響

GoDEX DT2x

紙卷用畢燈號

當出單機燈號為「紅燈恆亮並且發出連續 2 次嗶聲2下」時,代表出單機紙卷已經用畢。

透明的紙卷上蓋可以觀察紙槽內紙卷的剩餘數量,建議在紙卷即將不足的時候,先行更換紙卷。

適用紙卷規格

  • 每張貼紙寬度:40 mm
  • 每張貼紙高度:30 mm
  • 貼紙與貼紙間距:3 mm
  • 貼紙與底紙左右距離:1 mm
  • 紙卷厚度:0.082 mm ± 0.01 mm
  • 貼紙數量:1000 張

紙卷放置

  1. 請先將出單機關機
  2. 開啟紙卷上蓋,並且將紙軸向上打開
  3. 將紙卷以「哨子」的形狀,將紙軸穿過紙卷的紙芯
  4. 拉取適當的紙卷長度,並且穿過「移動夾扣」將紙卷固定,紙卷拉到上蓋蓋起時能壓住紙卷
  1. 按壓「出紙」按鈕不放,並且開啟電源,直到出單機發出嗶聲後即可放開
  2. 等待測試單據列印完後,在按壓 1 次「出紙」按鈕,使紙卷定位

預防卡紙與卡紙的處理方式

當初單機收到出紙指令時會開始執行印單任務,建議出單機的出紙口前不要擺放物品,也請在出單機完成出紙(裁切)後,在拿取單據,若出現卡紙狀況時,可能會導致裁刀鎖定(會有錯誤燈號),此時請不要強制開啟紙卷蓋子,完整的操作,請查看:出單機裁刀鎖定解除
